旋流器
技术原理:
水力旋流器是一种分离非匀相液体混合物的设备,它是在离心力作用下根据物料之间的密度差来实现分离的。水力旋流器由进料口、给矿体、圆柱体、锥体、溢流口、底流口组成。溢流口在圆柱体的上端与顶盖连接,进料口在圆柱体上部沿侧面切向进入圆柱腔内。混合物料沿切向进入旋流器时,在圆柱腔内产生高速旋转流场。混合物中密度大的组分在旋转流场的作用下同时沿轴向向下运动、沿径向向外运动,并在轴向中心形成一向上运动的内漩涡,然后由溢流口排出,从而达到物料分离的目的。
设备特点:
(1)旋流器内衬为碳基重结晶特种耐磨材料,成型工艺为分部件高温注射一次成型,内壁光滑;
(2)使用寿命长。该旋流器经国内氧化铝厂及其他有色金属选矿厂应用,寿命是同类进口产品的2-3倍,沉砂嘴使用寿命达15000小时以上;
(3)结构设计合理,分级浓缩效果显著,且减少了能量损失。

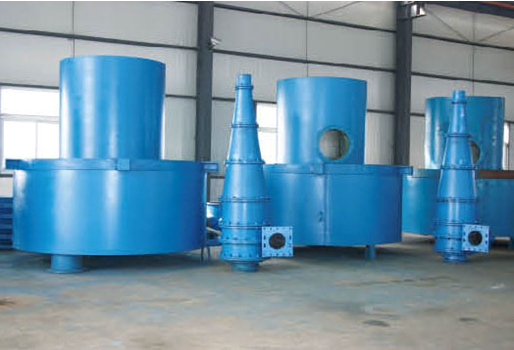

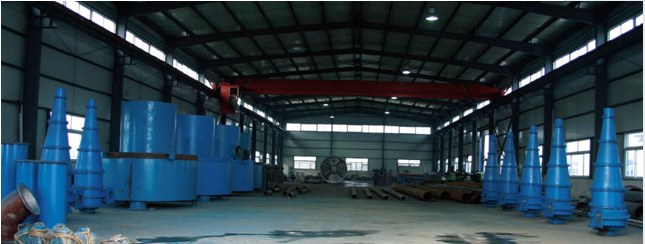

设备图例:
设备规格:
规格型号 |
内径(mm) |
给料口直径(mm) |
锥角(°) |
给矿压力(MPa) |
分级粒度(μm) |
处理能力(m3/h) |
外形尺寸(L×B×Hmm) |
单机重量(Kg) |
YD-750 |
750 |
250 |
<20 |
0.05-0.08 |
74-320 |
200-550 |
1192×1160×120 |
2561 |
YD-660 |
660 |
245 |
<20 |
0.05-0.12 |
74-250 |
150-450 |
1071×1060×890 |
1897 |
YD-550 |
550 |
220 |
<20 |
0.05-0.15 |
55-220 |
150-300 |
990×1760×710 |
1215 |
YD-500 |
500 |
210 |
<20 |
0.05-0.15 |
50-200 |
100-260 |
970×1715×584 |
992 |
YD-420 |
420 |
120 |
<20 |
0.05-0.15 |
45-180 |
60-160 |
780×695×234 |
698 |
YD-350 |
350 |
100 |
<20 |
0.05-0.15 |
40-170 |
50-140 |
760×655×80 |
547 |
YD-300 |
300 |
90 |
<20 |
0.05-0.15 |
35-140 |
35-140 |
612×498×673 |
399 |
YD-250 |
250 |
75 |
<20 |
0.05-0.15 |
40-100 |
30-100 |
542×479×511 |
241 |
YD-200 |
200 |
70 |
<20 |
0.05-0.15 |
30-100 |
30-85 |
530×460×500 |
177 |
YD-150 |
150 |
50 |
<15 |
0.05-0.15 |
20-74 |
12-30 |
322×269×308 |
87 |
YD-100 |
100 |
40 |
<10 |
0.05-0.15 |
10-55 |
7-15 |
237×209×97 |
41 |
产品用途:
水力旋流器是一种应用非常广泛的液体非匀相混合物分离设备。由于其分离效率高,分离设备占用空间小,并且可连续操作,处理量大,节能等因素,水力旋流器在选矿、化工、石油、煤炭、环保、制药、食品、城市废水处理等行业有着广阔的应用市场。
有色行业旋流器主要业绩表(点击下载)
