层流混匀器
产品名称:层流混匀器
技术原理:
①混匀器的整体结构:混匀器的整体结构采用独特的设计形式,在设备的内部设置带有一定角度的隔板,将矿浆流变为斜面层流,实现物料混合均匀而不破坏颗粒粒径,斜面流可以根据物料性质调节。
②药剂缓冲箱:药剂缓冲箱的设计实现了均匀给药的一个功能,具有一定的缓冲效果,不会造成药剂跑冒滴漏等问题。
③给药装置:给药装置设计实现了多点添加的功能,适应物料与药剂作用原理,实现物料均匀成核,一起长大的效果,为后续网捕沉降打下良好的基础。
④微调阀门装置:通过采用微调阀门,能够有效控制药剂的给入量,达到精确的给药,防止药剂加入过多对后续工序造成影响。
⑤设备的药剂缓冲箱、给药装置及设备整体都是可拆卸的,便于安装、检修。
设备特点:
本项目产品则采用合理的结构设计和精确的给药装置,不使用传统设备的旋流搅拌装置(破坏颗粒粒径,后续作业效果差),节能90%以上,并且具有:
①结构紧凑,密封性好,防止水雾反串;
②给药装置有微调阀门,药剂量可以调节;
③性能先进、成品质量稳定、混匀均匀、出料迅速;
④使用安全、占地面积小。

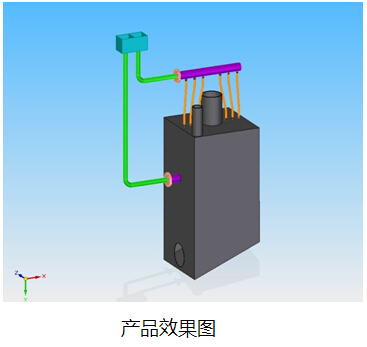

设备图例:

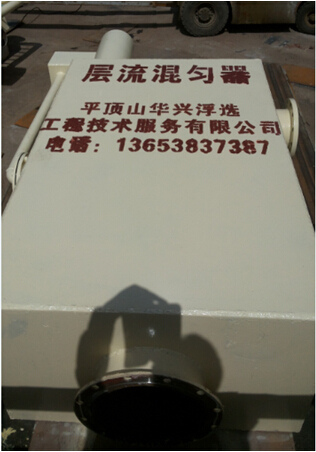

产品实例

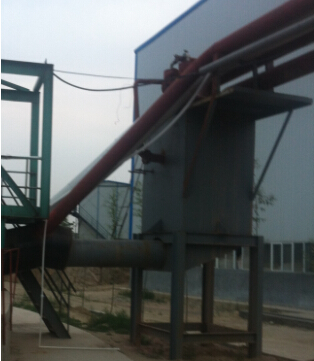

现场使用
设备规格:
型号 |
处理能力100KT/年 |
小时处理原矿能力T/H |
处形尺寸长X宽X高 |
配用台数 |
百分比浓度小于 |
攝氏温度小于 |
气压 |
CLHYQ-1 |
10 |
14 |
800X800X1600 |
2 |
10% |
150 |
不限 |
CLHYQ-2 |
20 |
28 |
1000X1000X2000 |
2 |
10% |
150 |
不限 |
CLHYQ-3 |
30 |
42 |
1500X1000X2600 |
2 |
10% |
150 |
不限 |
CLHYQ-4 |
40 |
56 |
2000X1000X2600 |
2 |
10% |
150 |
不限 |
CLHYQ-5 |
50 |
70 |
2000X1500X3000 |
2 |
10% |
150 |
不限 |
CLHYQ-6 |
60 |
84 |
1500X1000X2600 |
4 |
10% |
150 |
不限 |
CLHYQ-7 |
70 |
98 |
1500X1000X2000 |
4 |
10% |
150 |
不限 |
CLHYQ-8 |
90 |
126 |
2000X1000X2600 |
4 |
10% |
150 |
不限 |
CLHYQ-9 |
100 |
140 |
2000X1000X3000 |
4 |
10% |
150 |
不限 |
